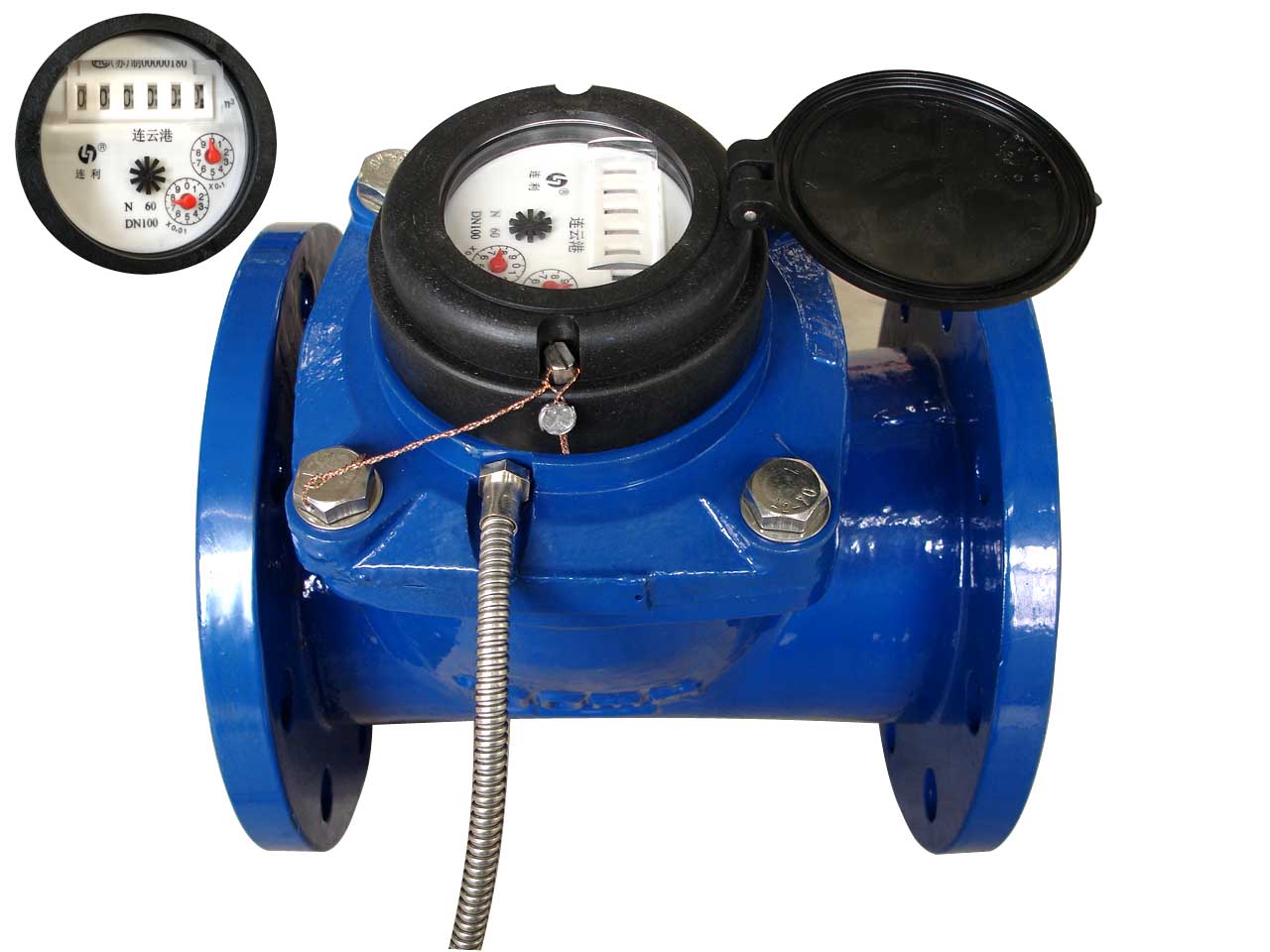

水平螺翼可拆卸干式光電直讀冷（熱）水表LXLGC/LE－（50～500）E/A
用 途：用于測量流經自來水管道水的體積總量。
工作條件: 水壓：不超過1.6MPa（16bar） 水溫：冷水0.1℃～50℃；熱水0.1℃～90℃。
特 點：本水表為可拆干式磁傳動水表，具有傳動阻力小，流通能力大，計量精度高，使用壽命長，零部件通用性好，可拆式結構，維修方便，水表不必從管道上拆下，便可取出機芯修理或者更換。計數器抽真空，讀數永遠保持清晰等特點。
外形尺寸
|
公 稱
口 徑
mm
|
長
L
|
寬
B
|
高
H
|
螺栓孔中心直徑D1
|
法 蘭
外 徑D2
|
連接螺栓
|
公稱壓力
|
重量
|
|
mm
|
n-Md
|
MPa
|
Kg
|
|
50
|
200
|
165
|
215
|
125
|
165
|
4-M16
|
1.0
|
10
|
|
1.6
|
|
65
|
200
|
185
|
223
|
145
|
185
|
4-M16
|
1.0
|
13.5
|
|
1.6
|
|
80
|
225
|
200
|
233
|
160
|
200
|
8-M16
|
1.0
|
15.5
|
|
1.6
|
|
100
|
250
|
220
|
288
|
180
|
220
|
8-M16
|
1.0
|
18.5
|
|
1.6
|
|
125
|
250
|
250
|
298
|
210
|
250
|
8-M16
|
1.0
|
24.8
|
|
1.6
|
|
150
|
300
|
285
|
342
|
240
|
285
|
8-M20
|
1.0
|
27.6
|
|
1.6
|
|
200
|
350
|
340
|
369
|
295
|
340
|
8-M20
|
1.0
|
47.5
|
|
12-M20
|
1.6
|
48
|
|
250
|
450
|
395
|
433
|
350
|
395
|
12-M20
|
1.0
|
85
|
|
405
|
436
|
355
|
405
|
12-M24
|
1.6
|
94
|
|
300
|
500
|
445
|
456
|
400
|
445
|
12-M20
|
1.0
|
105
|
|
460
|
463
|
410
|
460
|
12-M24
|
1.6
|
114
|
|
350
|
500
|
505
|
595
|
460
|
505
|
16-M20
|
1.0
|
125
|
|
400
|
600
|
565
|
632
|
515
|
565
|
16-M24
|
1.0
|
185
|
|
580
|
632
|
525
|
580
|
16-M27
|
1.6
|
199
|
|
500
|
800
|
670
|
766
|
620
|
670
|
20-M24
|
1.0
|
320
|
|
715
|
766
|
650
|
715
|
20-M30
|
1.6
|
340
|
主要技術參數
|
公 稱
口 徑
mm
|
計量
等級
Q3/Q1
|
過載流量
Q4
|
常用流量
Q3
|
分界流量
Q2
|
最小流量
Q1
|
最小讀數
|
最大讀數
|
|
m3/h
|
m3
|
|
50
|
50
|
31.25
|
25
|
0.8
|
0.5
|
0.001
|
999999
|
|
65
|
50
|
50
|
40
|
1.28
|
0.8
|
0.001
|
999999
|
|
80
|
50
|
78.75
|
63
|
2.016
|
1.26
|
0.001
|
999999
|
|
100
|
50
|
125
|
100
|
3.2
|
2
|
0.001
|
999999
|
|
125
|
50
|
200
|
160
|
5.12
|
3.2
|
0.001
|
999999
|
|
150
|
50
|
312.5
|
250
|
8
|
5
|
0.01
|
999999
|
|
200
|
50
|
500
|
400
|
12.8
|
8
|
0.01
|
999999
|
|
250
|
50
|
787.5
|
630
|
20.16
|
12.6
|
0.01
|
9999999
|
|
300
|
50
|
1250
|
1000
|
32
|
20
|
0.01
|
9999999
|
|
350
|
40
|
1750
|
1400
|
56
|
35
|
0.1
|
99999999
|
|
400
|
50
|
2000
|
1600
|
51.2
|
32
|
0.1
|
99999999
|
|
500
|
50
|
3125
|
2500
|
80
|
50
|
0.1
|
99999999
|
示值誤差值：從分界流量到過載流量為 ±2%，從最小流量到分界流量（不包括分界流量）為 ± 5%
