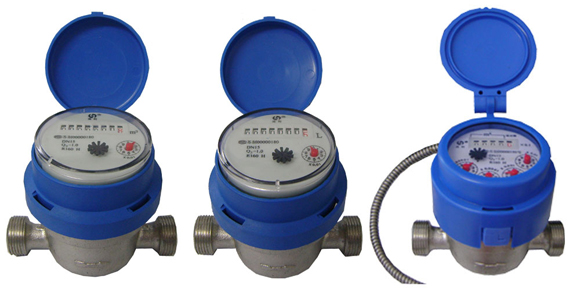

容積干式水表（不銹鋼殼）PD98TAR-15E/B
普通表型號：PD98TAR－15E/B（立方米計量）PD98TAR－15E/H（不銹鋼升計量）
遠傳表型號：PD98TAR/LA－15E/C
用 途：用來記錄流經管道直接飲用冷水的總量。此表廣泛應用在國內直飲水（純凈水）的計量上。
工作條件:
＊水壓：不大于1.0MPa
＊水溫：不超過50℃
特 點：
＊旋轉活塞式
＊直讀計數器
＊磁力傳動并防磁
＊可在任意位置安裝
＊結構堅固。
＊ 本水表技術參數符合ISO4064國際標準和GB/T778-2007國家標準。
示值誤差:
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
遠傳表說明：
此表脈沖當量可實現(xiàn)0.1升/雙脈沖、1升/雙脈沖等，可根據客戶需要設計生產不同脈沖當量和發(fā)訊元件的遠傳水表。
性能參數和尺寸 PERFORMANCE AND DIMENSIONS
|
名稱
Description
|
單位
Unit
|
技術參數與尺寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑 Nominal Size
|
mm（inch）
|
DN15（1/2）
|
|
過載流量 （Q4） ERROR LIMIT
|
l/h
|
1250
|
|
常用流量 （Q3） ERROR LIMIT
|
l/h
|
1000
|
|
分界流量 （Q2） ERROR LIMIT
|
l/h
|
10
|
|
最小流量 （Q1） ERROR LIMIT
|
l/h
|
6.25
|
|
始動流量Strat flow-rate
|
l/h
|
≤2
|
|
最小讀數 Min. Reading
|
l
|
0.005
|
|
最大讀數 Max. Reading
|
m3
|
9999999.99
|
|
最大工作壓MAP
|
MPa
|
1.0
|
|
壓損 △P at the Q3
|
MPa
|
≤0.063
|
|
L
|
mm
|
204
|
|
I
|
mm
|
110
|
|
B
|
mm
|
80
|
|
H
|
mm
|
95
|
|
重量
Weight
|
塑殼帶接管With Unions
|
Kg
|
0.53
|
|
塑殼不帶接管Without Unions
|
Kg
|
0.29
|
|
不銹鋼殼帶接管
Stainless body with unions
|
Kg
|
0.94
|
|
不銹鋼殼不帶接管
Stainless body without unions
|
Kg
|
0.7
|
外形尺寸 OVERALL DIMENSIONS
流量誤差曲線 FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
